MSN：lxn@ok17.net美泰科儀數字超聲波探傷儀MUT620C
 |
- 儀器名稱：數字超聲波探傷儀
- 儀器品牌：美泰科儀
- 儀器型號：MUT620C
- 送貨時間：48小時內
- 標準價格：不詳
- 本站售價：洽詢
- 關鍵參數：一、產品概述 MUT620C是一款便攜式、全數字超聲波探傷儀，能夠快速便捷、無損傷、精確地進行工件內部多種缺陷（裂紋、夾雜、氣孔等）的檢測、定位、評估和診斷。既可以用于實驗室，也可以用于工程現場。本儀器能夠廣泛地應用在制造業、鋼鐵冶金業、金屬加工業、化工業等需要缺陷檢測和質量控制的領域，也廣泛應用于航空航天、鐵路交通、鍋爐壓力容器等領域的在役安全檢查與壽命評估。
性能參數介紹

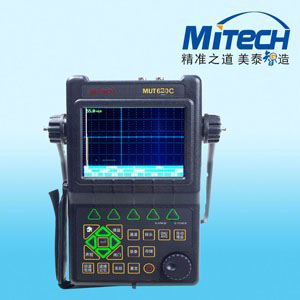

美泰MUT620C數字超聲波探傷儀
詳細信息
美泰MUT620C超聲波探傷儀
一、產品概述
MUT
二、應用說明
超聲無損檢測技術是根據材料缺陷所顯示的聲學性質對超聲波傳播的影響來探測其缺陷的方法。利用該技術可以測量各種金屬、非金屬、復合材料等介質內的裂縫、氣孔、夾雜等缺陷信息。由于超聲波檢測具有穿透力強，檢測靈敏度高等優點，因而在航空航天、冶金造船、石油化工、鐵路等領域起著廣泛的作用。一般采用超聲無損檢測技術的超聲探傷儀有模擬式和數字式之分，隨著計算機技術、微電子技術及數字信號處理技術的發展，傳統的模擬式超聲探傷儀正逐漸被功能先進的數字式超聲探傷儀所取代。
MUT
三、工作原理及儀器構成
目前便攜式的脈沖反射式超聲波探傷儀大部分是A掃描方式的，所謂A掃描顯示方式即顯示器的橫坐標是超聲波在被檢測材料中的傳播時間或者傳播距離，縱坐標是超聲波反射波的幅值。譬如，在一個鋼工件中存在一個缺陷，由于這個缺陷的存在，造成了缺陷和鋼材料之間形成了一個不同介質之間的交界面，交界面之間的聲阻抗不同，當發射的超聲波遇到這個界面之后，就會發生反射(見圖1 )，反射回來的能量又被探頭接受到，在顯示屏幕中橫坐標的一定的位置就會顯示出來一個反射波的波形，橫坐標的這個位置就是缺陷在被檢測材料中的深度。這個反射波的高度和形狀因不同的缺陷而不同，反映了缺陷的性質。
1手帶 2旋轉支架 3 LOGO標簽 4液晶屏 5功能組選擇鍵 6報警指示燈 7電源指示燈 8鍵盤 9數碼旋輪 10銘牌 11電池倉蓋 12電源插座 13 USB通訊插座 14 探頭插座（發射）15探頭插座（接收）
四、技術參數
◆ 檢測范圍：(0~9999)mm(鋼中、縱波)，可連續調節
◆ 工作頻率：(0.2~20)MHz
◆ 聲速范圍：(300~15000)m/s
◆ 動態范圍：≥36dB
◆ 垂直線性誤差：≤2.5%
◆ 水平線性誤差：≤0.1%
◆ 分 辨 力：>40dB(5P14)
◆ 靈敏度余量：>65dB(深200mmФ2平底孔)
◆ 數字抑制：(0~80)%，不影響線性與增益
◆ 電噪聲電平：≤8%
◆ 探頭類型：直探頭、斜探頭、雙晶探頭、穿透探頭
◆ 閘 門：進波門、失波門；單閘門、雙閘門讀數；峰值觸發、邊沿觸發。
◆ 報 警：蜂鳴報警，LED燈報警
◆ 電 源：直流（DC）9V；鋰電池，可連續工作8小時以上
◆ 外型尺寸：
◆ 環境溫度：(-10~50)℃
◆ 相對濕度：(20~95)%RH
◆支持U盤模式和數據連結模式
◆錄像總時長最大為2小時
注：以上指標是在探頭頻率為2.5MHz、檢波方式為全波的情況下所測得。
五、產品優勢
◆ MUT
◆ MUT
◆ MUT
◆ 低功耗設計，電池可工作8到15小時，滿足一天工作量，高性能安保電池模塊便于拆裝，也可邊工作邊充電。且電池可以單獨充電，對機器本身損傷更小，延長機器壽命。
◆ 掃描功能強大，可從左向右進行掃描，也可從右向左進行掃描。避免出現漏檢情況。
◆ 對于焊縫的檢測，儀器可以更直觀的顯示焊縫，使超聲波探傷更加直觀。
◆ MUT
◆ MUT
◆ MUT
◆ MUT
◆ MUT
◆ MUT
◆ MUT
◆ MUT
◆ MUT
六、620C同其他廠家的對比優勢
◆ 外觀設計：較高性能的使用
◆ 顯示方面：全中文顯示，屏幕分辨率高，顯示清晰，亮度可調，現場探傷更直觀，而大部分廠家背景燈光較暗，在現場操作時極不方便操作。
◆ 操作方面：飛梭旋鈕，功能按鍵和十字菜單操作相結合，調節設置參數更方便，減少操作誤差，替代其他公司探傷儀單一繁瑣操作按鍵。
◆ 功耗方面：低功耗設計，電池可工作8到15個小時，可滿足一天的工作量，其他公司探傷儀電池工作時間一般在4-6小時。充電方面，美泰電池便于拆置，可獨立充電，也可以邊充電邊使用。
◆ 工作狀態：儀器在工作狀態中穩定性高，靈敏度、線性、均是同行業最高。
◆ 性能方面：對與Φ值的計算，不做AVG曲線，用底波增益法則Φ值，實現數模兩用，便于操作。曲面修正方面，方便曲面探傷，不顯示缺陷周向位置。內置行業標準，使初學者更方便。◆ 網格線可去除，避免與傷波重疊，方便觀察圖形。回波編碼可以更好的區分一次波，二次波，方便探傷。焊縫圖示顯示，使探傷更直觀。B掃描強大的功能避免漏檢。存儲大，可實現海量存儲，便于儲存更多的數據。靈敏度方面在同行業中最高。
七、產品配置
標準配置：
|
序號 |
名稱 |
數量 |
|
1 |
儀器主機 |
1臺 |
|
2 |
直探頭 |
1只 |
|
3 |
斜探頭 |
1只 |
|
4 |
探頭連接線纜(Q9-Q9) |
1條 |
|
5 |
電池模塊 |
1只 |
|
6 |
電源適配器（充電器） |
1只 |
|
7 |
隨機資料 |
1份 |
|
8 |
儀器箱 |
1只 |
|
9 |
數據處理軟件光盤 |
1張 |
|
10 |
USB通訊線纜（MUSB01） |
1條 |
可選配置：
|
序號 |
名稱 |
數量 |
|
1 |
探傷儀校準試塊 |
3塊 |
|
2 |
探傷儀主機保護套 |
1只 |
|
3 |
筆記本電腦 |
1臺 |
|
4 |
雙晶探頭 |
1只 |
|
5 |
穿透探頭 |
1只 |
八、MUTC系列產品參數對照表
|
產品型號 |
MUT |
MUT |
MUT |
|
閘門報警 |
★ |
★ |
★ |
|
門內展寬 |
★ |
★ |
★ |
|
波形凍結 |
★ |
★ |
★ |
|
曲面修正 |
★ |
★ |
★ |
|
Φ值計算 |
★ |
★ |
★ |
|
裂紋測深 |
★ |
× |
★ |
|
回波包絡 |
★ |
★ |
★ |
|
內置標準 |
★ |
★ |
★ |
|
焊縫圖示 |
★ |
★ |
★ |
|
波峰記憶 |
★ |
★ |
★ |
|
B掃描功能 |
二維B掃描 |
★ |
二維B掃描 |
|
存儲功能 |
★ |
★ |
★ |
|
連續記錄 |
★ |
★ |
★ |
|
PC端軟件 |
★ |
★ |
★ |
|
回波編碼 |
★ |
★ |
★ |
|
電池模塊 |
八芯鋰電 |
八芯鋰電 |
八芯鋰電 |
|
檢測范圍 |
0 |
0 |
0 |
|
脈沖幅度 |
可調 |
可調 |
可調 |
|
脈沖寬度 |
不可調 |
可調 |
可調 |
|
頻帶范圍 |
0.5-15MHz |
0.5-20MHz |
0.2-20MHz |
|
工作時間 |
8-10時 |
8-10時 |
8-10時 |
|
探頭插座 |
BNC |
BNC |
BNC |
|
儀器屏幕 |
TFT |
TFT |
TFT |
|
通道數目 |
50 |
100 |
1000 |
九、測量范圍表
測量范圍 ：0-9999MM
粗調時的材料聲速 ：1000m/s～15000m/s
銅中橫波聲速 ：2260m/s 0.089 in /μs
有機玻璃中縱波聲速 ：2730m/s 0.107 in /μs
鋁中橫波聲速 ：3080m/s 0.121 in /μs
鋼中橫波聲速 ：3230m/s 0.127 in /μs
銅中縱波聲速 ：4700m/s 0.185 in /μs
鋼中縱波聲速 ：5920m/s 0.233 in /μs
鋁中縱波聲速 ：6300m/s 0.248 in /μs
十、超聲波探傷儀探頭
探頭類型即探頭中超聲波發射、接收方式，有直探頭、斜探頭、雙晶探頭、穿透探頭四個選項供選擇。
垂直探傷用的超聲波探傷儀直探頭，主要在縱波探傷使用，直探頭產生的超聲波為垂直于探頭外表的縱波聲束,直探頭的用處十分普遍，典型的用處包括鍛件、鑄件、棒材、板材、軸類等；橫波斜探頭，用于薄壁管焊接接頭的檢驗，適用于點焊、板焊等焊接的檢
十一、注意事項
◆ 本儀器是一種用于材料檢測的儀器，不得用于醫學等其它應用領域。
◆ 本儀器只能使用本公司提供的專用電池組（型號為MB-03）和專用充電器，否則可能引起儀器損壞、電池漏液、起火甚至爆炸。
◆ 專用電池組可在機內由外接專用充電器直接充電。一旦把專用充電器接到儀器上，電池即停止供電，同時開始自動充電。
◆ 外部設備（探頭、通訊線纜）與儀器連接時，建議在關機狀態下進行。
◆ 請勿擅自拆裝本儀器，儀器修理事宜請與我公司或經銷商聯系。
◆ 儀器應存放在干燥清潔的地方，避免強烈振動。
◆ 儀器長時間不工作時，應定期充放電，一般每月一次，否則可能導致電池漏電、失效、甚至漏液。
